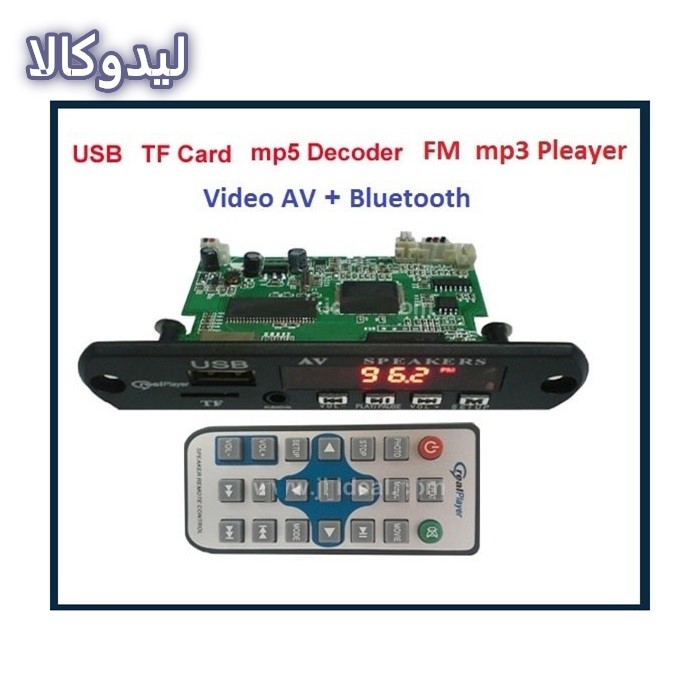

ماژول برد USB فلش خور تصویری AUX AV

وضعیت: درحال فروش

2 عدد در انبار

745.000 تومان

ماژول MP3 و MP5 تصویری فلش خور ماشین

این گونه از بردهای فلش خور افزون بر داشتن امکانات دیگر بردهای USB خور خودرو دارای توانایی و خروجی پخش کننده ی تصویر و ویدیو در خودرو است. به این صورت که این برد را به یک نمایشگر LCD در اندازه‌ی مورد نظر در خودرو متصل کرده و می توان با وارد کردن فلش مموری از طریق درگاه USB موجود روی برد یا ورودی مموری TF فایل های موجود روی مموری را روی مانیتور ال سی دی LCD ماشین پخش کنید. این بردها دارای ورودی 5 ولت و با یک رگولاتور قابل تبدیل به برق 12 ولت ماشین هستند.

شما هم اکنون در حال خرید برد پنل فلش خور ماشینی هستید جهت پخش تصویر و موزیک روی پخش کاست خور و سی دی خور ماشین.

برد فلش خور از نوع تصویری یک خروجی تصویر AV ویدیو در اختیار کاربر قرار می‌دهد که این خروجی ( 2 عدد سیم ) را می‌توان به سادگی یک فیش نری AV لحیم کرد و آن را وارد ورودی انواع نمایشگر یا تلویزیون و… کرد. پس از این موضوع و راه‌اندازی دستگاه یک منوی پیشرفته کاربری برای مشاهده عکس و تصویر و فیلم و ویدیو و رادیو اف ام و تغییر پوشه آلبوم موزیک در اختیار کاربر قرار می‌گیرد:

برد فلش خور تصویری ویدیو پلیر

پشتیبانی از فرمت‌های ویدیویی. فرمت فایل‌هایی که برد فلش خور تصویری پخش می کند به این شرح است:
WMA, MP3, MPEG1, MPEG2, AVI, RMVB, RM, MP4, VCD, DVD format

مشخصات فنی برد فلش‌خور تصویری

usb module car mp3 mp4 movie player video audio decoder board,
Electronic reading radio FM circuit sound panel display board pcb:

function:
1,Mp3, Mp4, Video, FM, TF/SD,
2,USB, AUX, LED, TXT Electronic
3,Reading, Browse pictures,
4,Remote Control (IR)
5,Compatible with all Audio and
6,video formats
7,High Definition 1080P
8,Support multilingual menu
9,Size:107(L), 28(W), 66(D)(mm)
10,DC 5V/12V

برد فلش خور پنل تصویری ماشین

اتصال و به کارانداختن برد به زبان ساده

به زبان ساده اگر بخواهیم بگوییم نیاز است که شما دو سیم خروجی تصویر از برد را به LCD و دو سیم برق 5 ولت را به ورودی روی برد و سه سیم صدای استریو (راست – میانه مشترک – چپ) را به سیستم صوتی ماشین خود متصل نمایید. سپس به وسیله ی ریموت کنترل موجود و همراه با برد می توان به کنترل و پخش صدا یا تصویر از روی برد کرد. همچنین می توانید پخش کاست خور یا cd خور را USB خور کنید.

تبدیل برق 5 ولت به 12 ولت خودرو: برق ورودی برد فلش خور تصویری 5 ولت است و برای تبدیل کردن این برق به برق ماشین که 12 ولت است باید از ماژول کاهنده ولتاژ استفاده شود. همچنین برق خودرو  نوسان بالایی دارد. برای جلوگیری از آسیب احتمالی به کیت USB فلش خور می‌توانید همراه با برد فلش خور، یک عدد ماژول کاهنده ولتاژ نیز تهیه کنید و سر راه ورودی آن قرار دهید تا در صورت نوسان برق و ایجاد مشکل، آسیبی به برد فلش خور وارد نشود. جهت هدایت به صفحه خرید ماژول کاهنده ولتاژ کلیک کنید: ماژول کاهنده DC-DC LM2596

لطفا برد تصویری و به ویژه رگولاتور تبدیل برق 5 به 12 حتما توسط متخصص و تعمیرکار صوتی و تصویری نصب گردد )

آموزش نصب ( مربوط به بردهای غیر تصویری )

نصب دستگاه ساده است و تنها کافی است که یک برق 12 ولت ماشین یا آداپتور 5 ولت 1 آمپر را ( پس از تبدیل به برق 5 ولت ) به ورودی برق آن متصل نمود و سپس خروجی صدای استریو که دارای 3 سیم است را به امپلی فایر یا پخش ماشین متصل نمایید. (در صورت نداشتن تجربه از تعمیرکاران برق خودرو راهنمایی و کمک بگیرید)

برد فلش خور تصویری ماشینی

شیوه نصب آسان پنل برد فلشخور به پخش AUX دار: در صورتی که پخش کاست خور یا ضبط خانگی سی دی خور و.. شما دارای ورودی AUX است، می‌توانید به سادگی سه سیم صدا استریو خروجی ( چپ + میانه + راست ) را به یک فیش نری AUX ( کلیک کنید در فروشگاه موجود است ) لحیم کنید و به سادگی آن را به پخش قدیمی خودرو و یا سیستم صوتی و امپلی فایر متصل کنید. در واقع یک کابل صدا AUX یک سر نری ساخته‌اید و سر دیگر که فیش ندارد به برد متصل شده.

برق 12 ولت ماشین هم که به سادگی به سیم دوتایی متصل می شود ( مراقب قطب + و – باشید)

اگر صدا نویز داشت چه باید کرد؟

باید توجه داشت که این دستگاه نیازی به خازن نویزگیر ندارد و تنها درصورتی که برق ماشین نویز داشته باشد می‌توان از این خازن ارزان‌قیمت استفاده کرد.

در صورتی که پس از نصب ماژول MP3 پنل USB روی ضبط، صدا دارای نویز بود یک خازن 470 میکروفاراد 16 ولت با ولتاژ 12 ولت موازی کنید تا نویز صدا گرفته شود. از این نشانی می تونید همراه با برد فلش خور خازن مورد نظر را هم با قیمت 250 تومان تهیه کنید: خرید خازن 470 میکروفاراد 16 ولت

توجه: همگی بردهای فروخته شده در فروشگاه لیدوکالا جهت اطمینان بیش تر پیش از ارسال توسط کارشناسان تست شده و سپس خدمت خریداران گرامی ارسال می گردد. در صورت اتصال نادرست سیم مثبت + و منفی – برد مورد نظر خواهد سوخت. در نتیجه در صورتی که در این زمینه تجربه ندارید با تعمیرکاران صوتی و تصویری مشورت نموده یا نصب آن را به متخصصین الکترونیک و برق خودرو بسپارید.

این برد تصویری به سادگی می تواند روی سیستم های صوتی چند طبقه نصب شود و افزون بر صدای با کیفیت بالا می توان فرمت های تصویری جدید را نیز درون سیستم خود با این برد داشت. توجه داشته باشید که برق برد مورد نظر 5 ولت است و باید به مثبت و منفی بودن سیم متصل شده توجه داشته باشید. چیپست به کار رفته روی برد از بهترین کیفیت برخوردار است و فرمت های فایل های صوتی و تصویری پشتیبانی شده ی برد به این شرح است: ریموت کنترل: برد ریموت کنترل همراه با برد فلش خور نزدیک به 8 متر است.

برد USB فلش خور خوردو پنل

برد Flash خور ماشینی چیست؟

بردهای USB Flash خور ماشین که اصطلاحا برد پنل داشبوردی فلش خور خودرو نیز نامیده می‌شوند ویژه‌ی سیستم‌هاس صوتی ماشین قدیمی ( سی‌دی خور یا کاست خور ) یا ضبط های قدیمی خانگی است که فاقد درگاه‌های ورودی USB یا صدا AUX یا مموری TF هستند. پخش قدیمی کاست خور پراید، پژو، سمند، پیکان و …

توضیحات تکمیلی

شدت جریان (آمپر)

1A

تعداد کانال صدا

استریو – 2 کانال

ولتاژ ورودی

5V DC

پشتیبانی بلوتوث

ندارد

جعبه

ندارد

میکروفن

ندارد

پشتیبانی تصویر

دارد

آمپلی فایر

ندارد

درگاه (پورت) ورودی

USB+کارت حافظه+AUX

منبع تغذیه

آداپتور + باتری DC

ارتفاع (سانتی‌متر)

6.5cm

(ضخامت)

2.5cm

بلندی (سانتی‌متر)

10.5cm
